TML10D  4英寸抗污染反渗透膜元件

TML10D是采用最新的材料及生产技术的一款高脱盐率、高产水量、耐化学清洗的抗污染膜元件。有效膜面积为73平方英尺,给水流道34mil。适合于含盐量约10000ppm以下的给水,有较严格的预处理、但给水中仍含有有机物等污染物的小型水处理项目领域。由于其膜片呈电中性,这大大减少了细菌、微生物在膜表面的吸附;最宽的34mil给水流道,使其不仅有较强的抗污染性,更具有化学清洗后的有效恢复性。TML10D具有最宽泛的清洗pH值范围(pH1~13),可以快速有效的解决膜元件的污染问题;反渗透膜片能够承受一定范围内,由于操作失误等原因造成的轻微余氯泄露事故,提高了系统的安全性。

1.1      膜元件性能规范

膜元件型号

标准脱盐率

%

透过水量

gpd (m3/d)

有效膜面积

ft(m2)

给水流道宽度(mil)

TML10D

99.8

1,900 (7.2)

73 (7)

34



测试条件:

操作压力

225 psi (1.55MPa)



测试液温度

77 (25)



测试液浓度

2000 mg/L (as NaCl)



单只膜元件水回收率

15



测试液pH

7

单支膜元件最低脱盐率

99.65

最小透过水量

1,500 gpd (5.8m3/d)

1.2      使用极限条件

最高操作压力••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••600psi(4.1MPa)

最高进水温度••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••113(45 )

最大进水SDI•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5

进水自由氯浓度•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••0.1ppm

连续运行时进水pH范围••••••••••••••••••••••••••••••••••••••••••••••••••••••••••211

化学清洗时进水pH范围••••••••••••••••••••••••••••••••••••••••••••••••••••••••••113

单个膜元件最大压力损失••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15psi(0.1 MPa)

单个膜组件最大压力损失••••••••••••••••••••••••••••••••••••••••••••••••••••••••••50psi (0.34MPa)

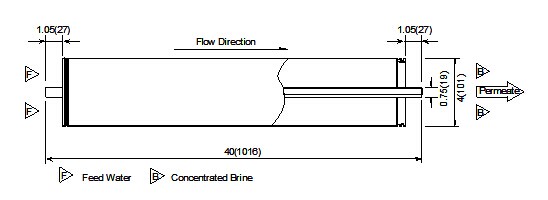

膜元件尺寸(单位为:英寸(毫米))





重要操作信息



(1)每一支膜元件在出厂时均配有一个浓水密封圈、一个连接适配器及相应的O型圈和一个产水封头(8英寸内连接式膜元件,不一定要使用),它们连同膜元件一起被放置在包装箱中,具体内容以实物为准。


(2) 膜元件在出厂前都经过了通水测试,并使用1%的亚硫酸钠溶液进行储藏处理,然后用氧气隔绝袋真空包装。为了防止膜元件在短期储藏、运输以及系统待机时微生 物的滋长,需要用纯水或反渗透产水配制浓度500 - 1,000 ppm、pH 3-6的亚硫酸钠(食品级)保护液浸泡元件。无论在何种情况下进行保存时,都不能使膜处于干燥状态。具体的保存方法请参照本技术手册的相关内容。


(3) 对于推荐的设计范围,请参照最新版本的技术手册和系统设计软件,或者向东丽膜产品的当地分销商或技术服务中心联系寻求帮助。推荐的设计范围在污堵 和结垢严重的条件下例外,如果膜元件不在推荐的范围条件下运行,膜元件的使用寿命会有所降低。如果用户没有严格遵循本样本提供的操作条件,将不承 担保修责任。


(4)运行初期第一个小时的透过水要排放掉。


(5)任何时候都要避免膜元件的产水侧产生背压。


(6) 在进水的SDI值高于3或4以上时,高产水量的运行(每一支膜元件都在很高的产水流速下运行)一般来说会导致频繁的化学清洗,通过调整系统的运行压力可以 调节每一支膜元件的产水流量。当污堵或结垢的可能性较少时,浓水的流速可以适当降低。最小的浓水流量和产水流量的比值因不同的进水水质而不同,具体数值请 参照本技术手册相关的设计指南。


(7)当组件的压差增加到初始值的1.5倍时,元件需要进行化学清洗。化学清洗以及杀菌、消毒措施必须参照技术手册。


(8)用户应避免使用任何对膜元件有影响的化学药剂,如违反使用这类化学药剂,将不承担保修责任。
